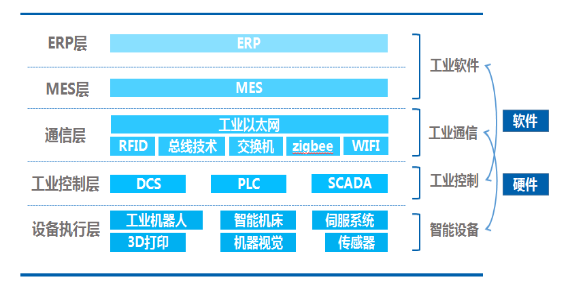

基于制造企業的三個管理平臺規劃,其信息化系統整體架構規劃如下:
基于整體信息化架構規劃,實現的網絡拓撲架構如下:
針對具體一個工廠或制造車間的網絡拓撲架構如下:

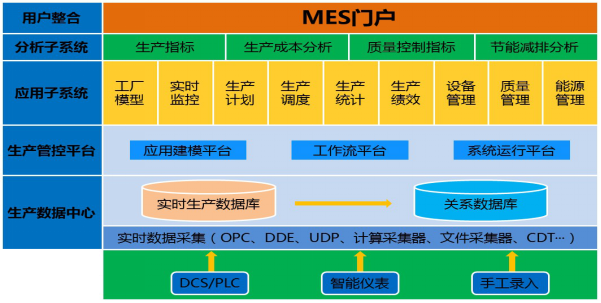

MES生產執行系統自上向下分為五個層次:用戶整合層、分析系統層、應用子系統層、生產管控平臺層和數據中心層。如下圖所示:
n 系統層次結構說明
l 用戶整合層:通過統一的門戶,采用靈活嚴格的權限設置,使企業內外的用戶都能在這個平臺上進行業務操作,實現全面的協作。
l 分析系統層:整合企業的所有有效信息,為管理層提供決策支持。
l 應用子系統層:基于 SOA 模式的標準應用模塊組成,可根據企業需求靈活配置。
l 生產管控平臺層:由應用建模平臺、工作流平臺、系統運行平臺組成,是整個系統的核心組成部分和運行基礎,該平臺具有開放性和可擴展性,能滿足企業不斷擴展的業務需求。
l 生產數據中心層:由數據采集總線、實時數據庫、分析數據庫、數據訪問服務組成。
n 基于SOA的先進技術平臺
l 平臺化:基于SOA的平臺化設計,集應用建模系統、工作流系統、實時數據系統、系統運行于一體。
l 靈活性:提供靈活的“隨需應變”策略,支持業務規則和界面的靈活配置,支持工藝流程的靈活定義,可根據業務需求變化快速重構系統。
l 先進性:采用最先進的軟件技術,利用BS+CS應用模式,包括SOA技術、WEB技術、XML技術、中間件技術、軟件組件技術等。
l 安全性:充分保證控制系統的安全性。
l 可靠性:合理的系統架構設計,保證系統平臺的可靠性達到99.99%。
l 開放性:向下與DCS、PLC、SCADA等過程控制系統集成,向上與ERP、CRM和SCM等應用系統集成。
l 分布式:支持分布式應用部署和分布式數據管理,支持負載平衡,滿足集團化企業的管理需求。
l 國際化:支持多語言靈活切換。
l 易用性:界面友好、風格統一,操作簡單方便。
n 適合聯宜電機的先進生產管理系統
l 以生產為核心管理思想
l 以最人性化操作為目標
l 以生產過程實時信息為基礎
l 貫通計劃層/執行層/控制層的管控一體化
l 實現物流、信息流和資金流的三流合一
l 支持集團化管理模式
